一、产品介绍

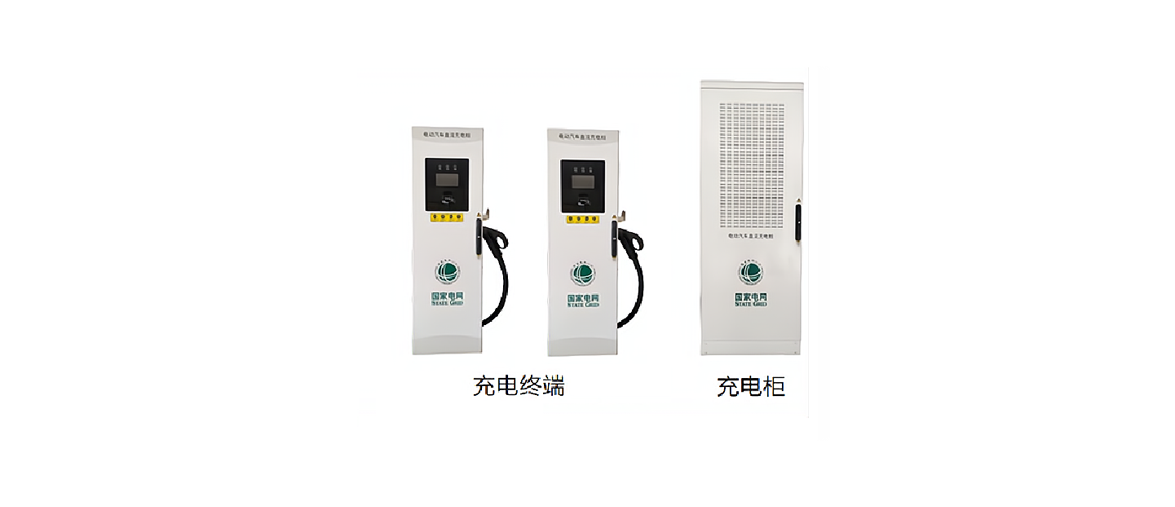

      群充式直流充电桩由功率柜、充电终端、以及功率柜和充电终端之间的连接电缆组成，功率柜有充电模块和充电主控制系统组成，由充电终端完成与用户之间的人机交互功能，并实现对电动车的充电管理、计费和相应的电池状态检测功能。

二、功能特点

  • 充电柜和充电终端分离，一个充电柜最多可以安装12台充电终端;
  • 符合六统一标准，对接车联网平台；
  • 采用新型高效三相APFC电路拓扑结构，功率因数大于0.99，谐波畸变率低≤5%；
  • 首创模块休眠技术和轮动技术，保证系统高效率运行；
  • 模块热插拔技术，使维护更方便；
  • 多种启动及充电模式，满足各类用户习惯；
  • 实时监测充电枪温度，智能风冷系统；
  • 具备急停、过欠压、过流、漏电、温度异常等多重防护机制；
  • IP54防护等级设计，可投放于户外露天环境；
  • 各功能部件采用模块化设计，超低功耗，维护便捷；
  • 产品支持线下USB升级、线上远程升级;
  • DC200-1000V宽电压输出，输出功率随车辆自动调节。

三、技术参数

产品型号
HEVD-FR

充电桩		额定功率160KW/240KW/320KW/480KW

用户界面7寸 LCD 彩色显示触摸屏
安装方式落地式
输入电压AC380V±15%
输入频率45~65Hz
充电枪数4/6/8/12
待机功耗小于等于120W
输出电压200-1000VDC
输出电流范围0-250A
稳压精度≤±0.5%
稳流精度电流≥30A，误差≤±1%；电流＜30A，误差≤0.3A
纹波系数≤±0.5%
效率≥96%（50 %＜PO/PN ≤100 %）； ≥93%（20 %≤PO/PN ≤50 %）
功率因数≥0.98（50 %＜PO/PN ≤100 %）； ≥0.95（20 %≤PO/PN ≤50 %）
谐波含量THD≤5% (50%负载以上）
充电方式扫码充电/刷卡充电/VIN码
联网方式4G
支持平台车联网云平台
安全设计执行标准GB/T 18487.1-2015;GB/T 20234.1-2015;GB/T 20234.3-2015;NB/T 33008.1-2018;NB/T 33001-2018;GB/T 27930-2015

安全功能充电枪温度检测、过压、欠压、过载、短路、接地
过温、绝缘监测、极性反接、防雷、急停、漏电保护
环境指标工作温度-40℃~+55℃

工作湿度5%~95%无凝霜
工作海拔≤2000m，高于2000m需定制
防护等级IP54（室外）
冷却方式智能风冷
噪声控制功率柜：≤65dB；充电终端：无噪音
MTBF100,000   小时
